Schichtmodelle konstruieren & verstehen
Von der Ebene zum Volumen • Präzision trifft Kreativität
Was ist ein Schichtmodell?
Ein Schichtmodell besteht aus mehreren, exakt zugeschnittenen Ebenen, die beim Übereinanderlegen ein dreidimensionales Objekt bilden. Dieses Prinzip wird in der modernen Fertigung, beim 3D-Druck, beim Laserschneiden und sogar im Leichtbau eingesetzt.
• Architekturmodelle und Flugzeugrümpfe
• Maschinengehäuse und Schnittmodelle
• Biologische und anatomische Modelle
• Designobjekte oder experimentelle Kunstwerke
Der Reiz liegt darin, aus flachen Formen Raum entstehen zu lassen. Dabei lernst du nicht nur Präzision im CAD, sondern auch logisches Denken, Materialverständnis und den Übergang zwischen 2D und 3D.
- Jede Schicht muss geometrisch exakt auf die nächste passen.
- Die Materialstärke bestimmt die „Z-Abstände“ im Modell.
- Farb- oder Materialwechsel betonen einzelne Bereiche.
Beispielprojekt: Airbus A320

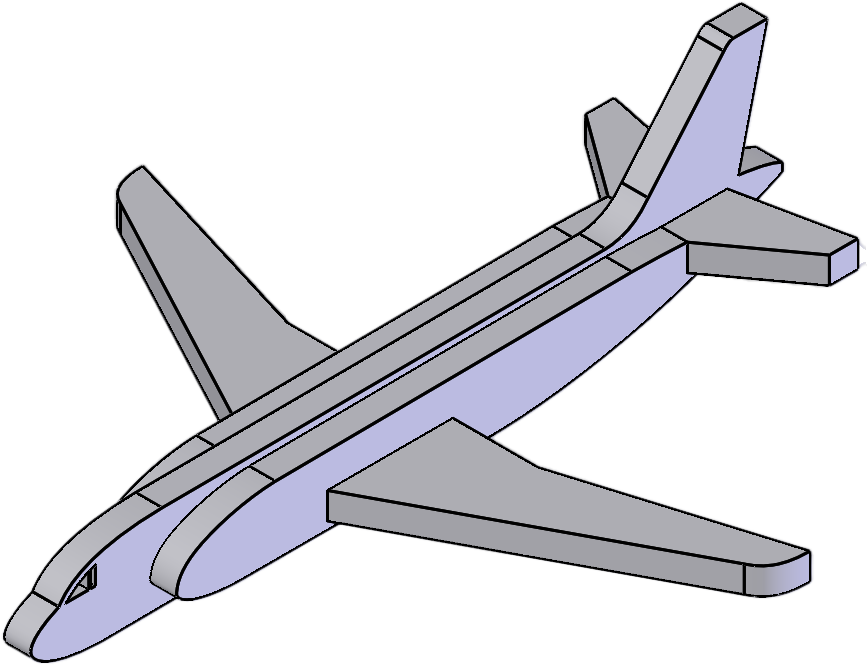

Im folgenden Beispiel wird das Prinzip an einem Airbus A320-Rumpfmodell gezeigt. Das Projekt dient als Einführung in das Denken und Konstruieren in Schichten.
Aufbau und Konstruktion
Das Airbus-Modell wird Schicht für Schicht aufgebaut – jede Ebene entspricht einem Querschnitt des Flugzeugrumpfs. Die einzelnen Konturen werden aus einer Vorlage abgeleitet, exakt positioniert und anschließend extrudiert.
1. Importiere die Kontur des Airbus-Rumpfs (Seitenansicht).
2. Erzeuge gleichmäßig verteilte Ebenen entlang der Längsachse.
3. Schneide die Konturen entlang dieser Ebenen.
4. Weise jeder Schicht die gleiche Dicke zu und extrudiere sie leicht.
5. Prüfe den Zusammenbau virtuell.
Dein eigenes Schichtmodell

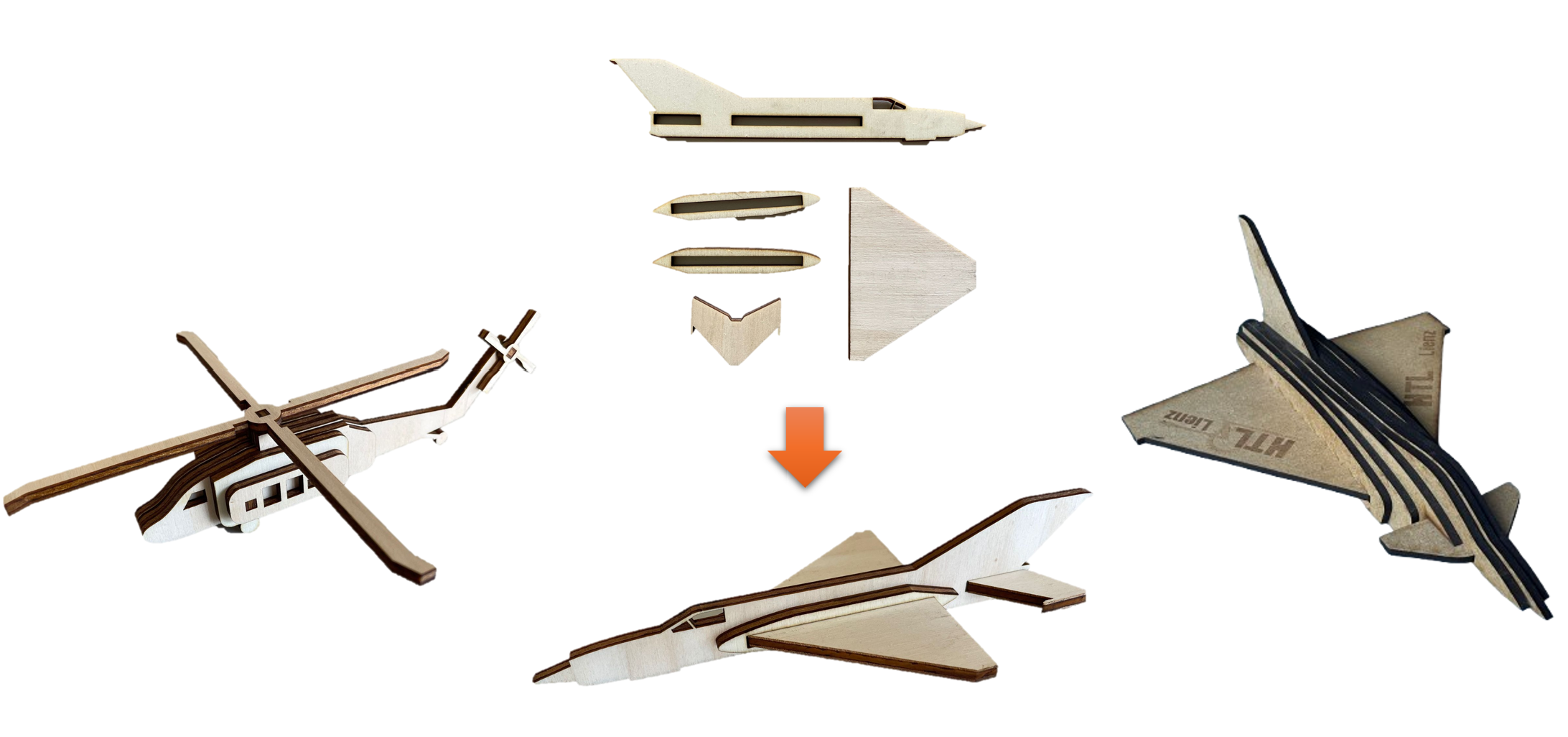

Nachdem du das Airbus-Beispiel umgesetzt hast, entwickle ein eigenes Schichtmodell. Dabei kannst du deiner Kreativität freien Lauf lassen – wichtig ist nur, dass das Prinzip der exakten Schichtkonstruktion erhalten bleibt.
• Wähle ein Motiv (Fahrzeug, Tier, Werkzeug oder Symbol).
• Plane die Schichtdicken und die Schnittabstände.
• Erzeuge die Ebenen im CAD und exportiere jede als DXF oder STL.
• Erstelle ein Rendering oder ein 3D-Preview deines Modells.
Abgabe: Fertiges 3D-Modell + Kurzbeschreibung
(was war die Idee, welche Herausforderungen hattest du?).
Bewertung: Genauigkeit – Kreativität – Eigenständigkeit.
Reflexion
Welche Vorteile haben Schichtmodelle gegenüber anderen Modelliermethoden? Wie kannst du dieses Prinzip in Architektur, Maschinenbau oder Design einsetzen?
