DG Rhino 3D Basics

in diesem Abschnitt:

...

Grundkörper

...

Würfelgebilde

...

Pfeil

...

V-Block

Grundkörper

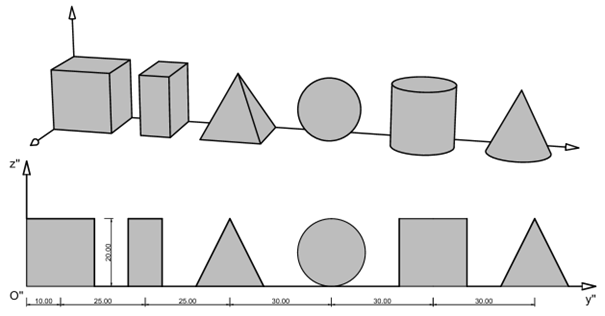

Modellieren der Grundkörper

Rhino Badge

Externe Inhalte von YouTube sind blockiert. Bitte akzeptiere Marketing-Cookies, um das Video zu laden.

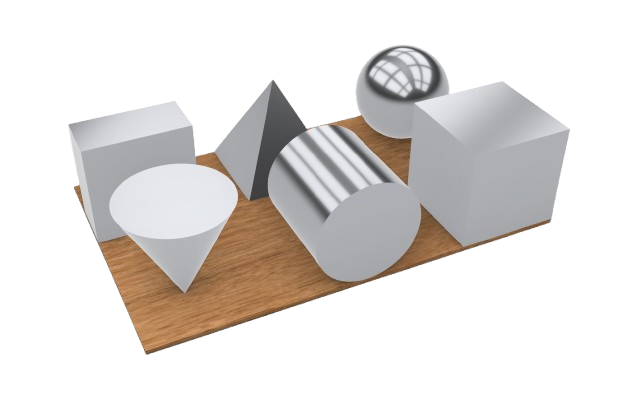

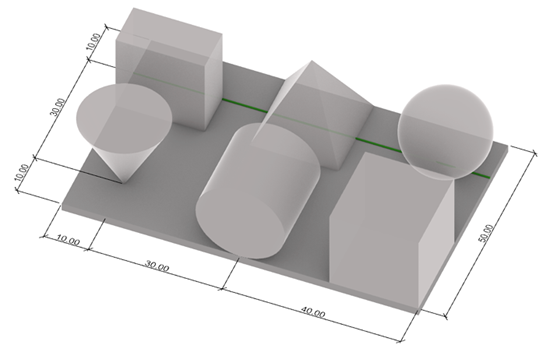

Positionieren & Rendern der Grundkörper

Rhino Badge

Externe Inhalte von YouTube sind blockiert. Bitte akzeptiere Marketing-Cookies, um das Video zu laden.


Dateidownloads

Würfelgebilde

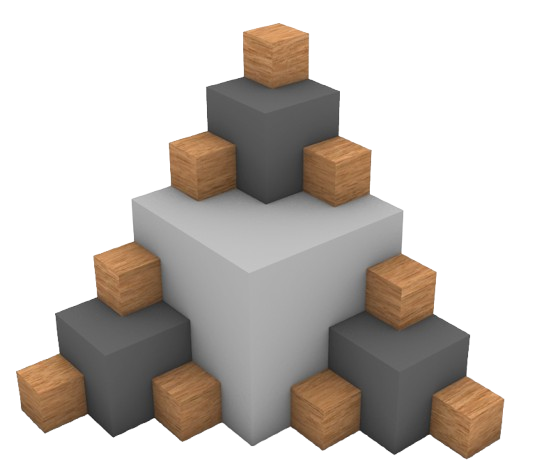

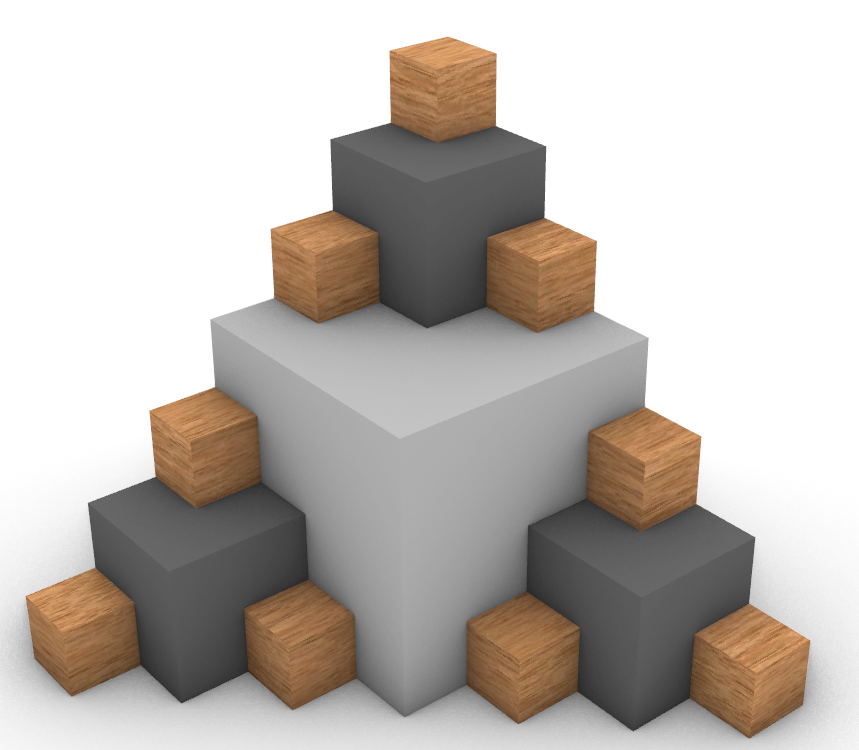

Das abgebildete Würfelgebilde soll modelliert werden.
Die im Video genutzte Vorlage ist kleine Objekte - Millimeter.
Der Basiswürfel (hellgrau) hat die Kantenlänge 40 haben. Die kleineren Würfel sind jeweils halb so groß wie der Basiswürfel.
Es wird in 3 Ebenen modelliert und mit 3 verschiedenen Materialien gerendert.


Modellieren in Rhino:

Rhino Badge

Externe Inhalte von YouTube sind blockiert. Bitte akzeptiere Marketing-Cookies, um das Video zu laden.


Dateidownloads

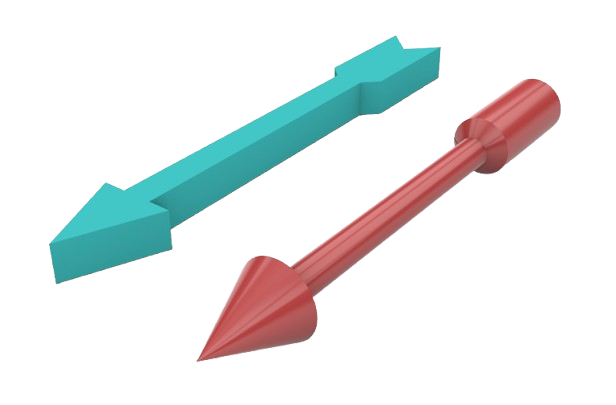

Pfeil


Für die Konstruktion der Pfeile wird hier die Vorlage
kleine Objekte - Millimeter verwendet.
Der Pfeil soll auf 2 Arten erzeugt werden:

(1) als Extrusionskörper
(2) als Rotationskörper

Es erscheint sinnvoll, nur eine Hälfte der Pfeilskizze zu konstruieren und diese dann für (1) zu spiegeln, und für (2) nur eine Hälfte zu verwenden.

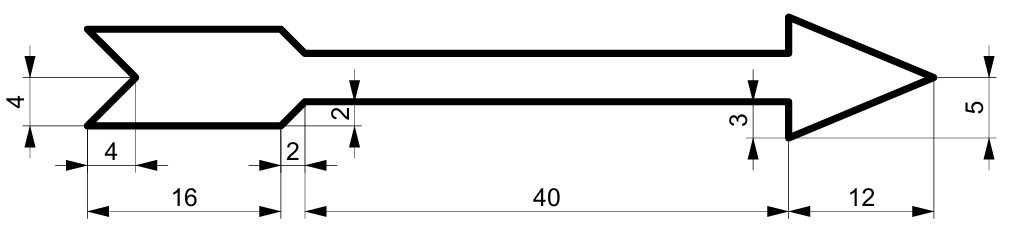

Die Maße für die Skizze des Pfeils können aus der Abbildung entnommen werden.


Extrusionshöhe: 5 mm
Rotation: 360°
Rhino Badge

Externe Inhalte von YouTube sind blockiert. Bitte akzeptiere Marketing-Cookies, um das Video zu laden.


Dateidownloads

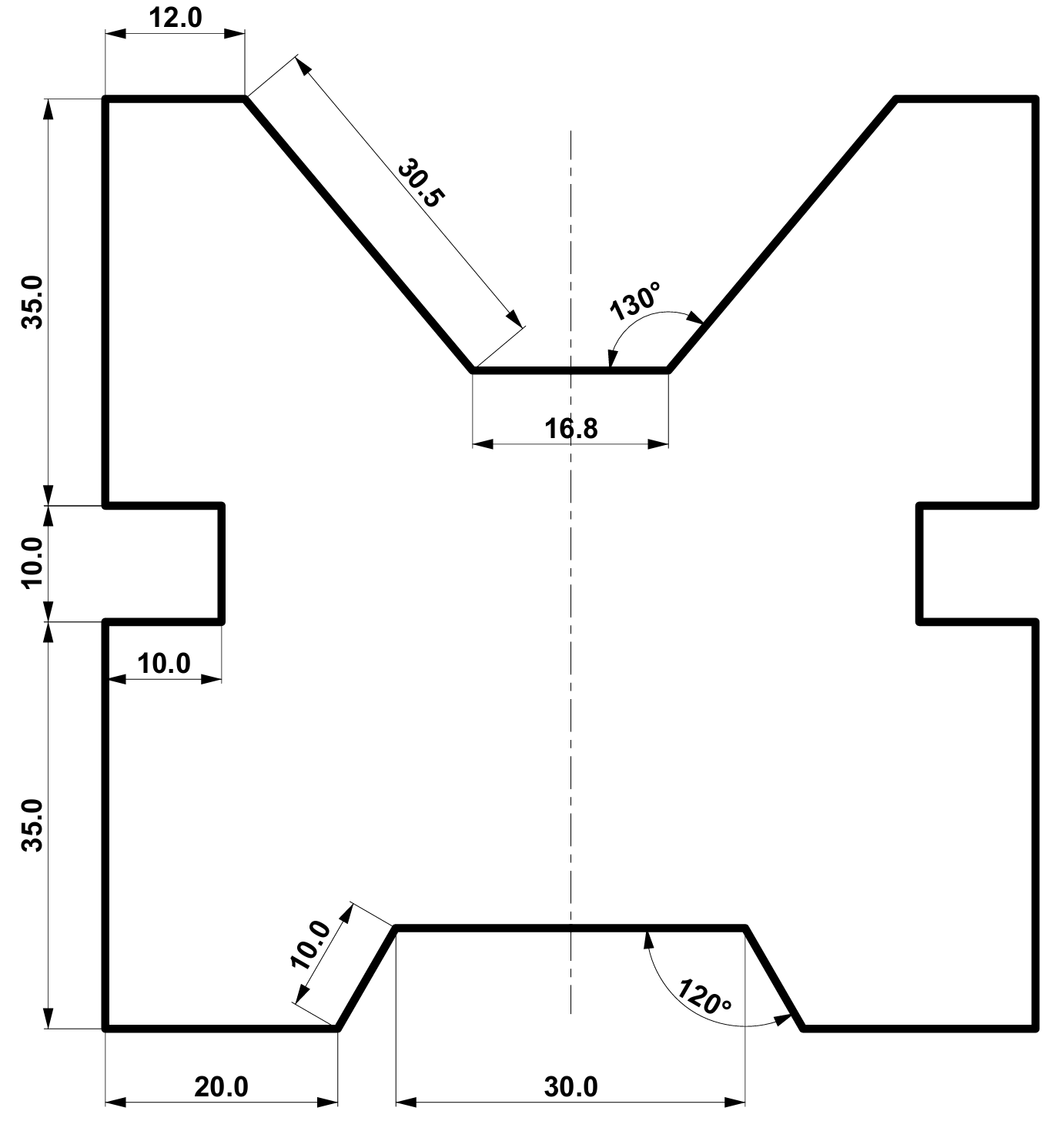

V-Block

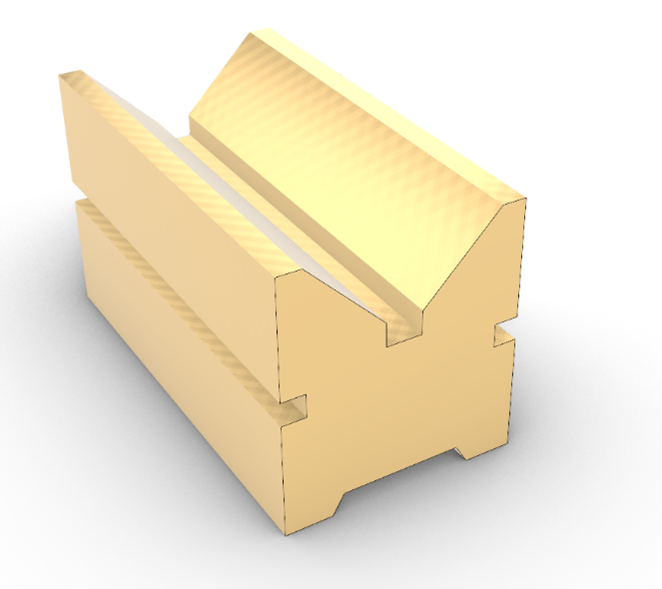

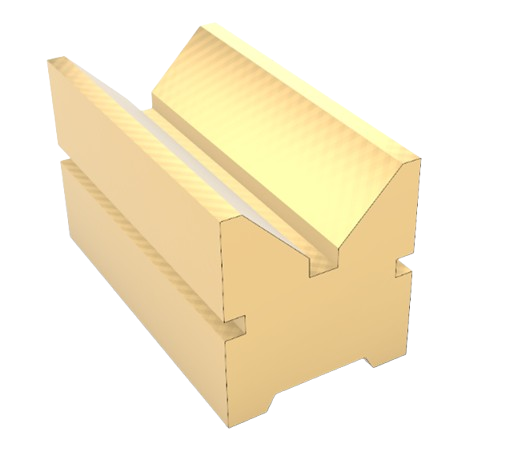

Ein V-Block (oder Verbundblock) ist ein Teil eines modularen Baukastensystems, das in der industriellen Fertigung und im Maschinenbau verwendet wird. In der Regel handelt es sich um ein trapezförmiges oder V-förmiges Bauteil mit einer Vertiefung in der Form des Buchstaben "V", die dazu dient, zylindrische oder runde Werkstücke zu fixieren oder auszurichten. Der V-Block wird oft zusammen mit Spannwerkzeugen verwendet und bietet eine stabile und präzise Möglichkeit, Werkstücke während des Bearbeitungsprozesses zu sichern.

Modellieren eines V-Blocks
